Gurtkasten ESM® VARIO

Von Anfang an Wärmebrücken vermeiden!

Durch den rundum gedämmten DiHa-ESM®-Gurtkasten entsteht in diesem keine Tauwasserbildung und somit wird auch Feuchtigkeit und Schimmelbildung vermieden.

DiHa-ESM®-Gurtkästen sind aus formstabilem Polystyrol-Hartschaum, rundum gedämmt und luftdicht. Der Gurtkasten läßt sich wie ein Halbstein laibungsbündig im aufgehenden Mauerwerk einbauen. Vor dem Verputzen sind die Hartschaum-Flächen mit einer geeigneten Gewebespachtelung zu überdecken!

Material entspricht Lambda-Wert = 0,075 W/(mk)




Gurtkasten
ESM® 175/240
esm_baustein





Gurtkasten in der
6. Steinschicht

Gurtkasten_in_der_6._Steinschicht


Gurtkasten
ESM® 240 VARIO
499 mm hoch
Gurtkasten_ESM_VARIO

NEU: Gurtkasten zwischen
5.+ 6. Steinschicht
  ESM_Gurtkasten_499_eingebaut
Vorteile:
  • Im Steinformat (Halbstein oder Anfangstein)
  • Wärmedämmung beiblattkonform gemäß DIN 4108, Beiblatt 2
  • Garantiert luftdicht
  • 45 mm horizontaler Verstellbereich sichert lotrechten Gurtlauf
  • Wesentlich geringere Einbaukosten während der Rohbauphase
  • Ein System für alle Mauerwerksarten und Gurtlängen bis 12 m
  • Mit Tauwasser-Schutz-Garantie (unter Normbedingungen)

ESM®-Gurtkästen sind aus formstabilem Polystyrol-Hartschaum ESP 200-035-B1 und rundum geschlossen.
Schnelle und flexible Montage durch patentiertes System.





ESM® VARIO im Querschnitt
Gurtziegel oder Betongurtsteine
ohne Wärmedämmung

esm_vario_querschnitt
gurtziegel_ohne_wärmedämmung

Kalte Luft kann von außen nicht durch die Dämmung nach innen
Warme Luft von innen
kann durch die Dämmung nicht nach draußen
VORSICHT:
Bei nicht wärmegedämmter Ausführung liegt der Taupunkt im Gurtkasten!

Die Folgen:
  • Tauwasserbildung
  • Feuchtigkeit
  • Schimmelbildung

Technische Details


Option:
Rollladen-Gurtkasten ins Lot bringen
  • Einfach Polystyrol-Abstandshalter einschneiden und ausbrechen, Gurtkasten nach links oder rechts verschieben, Abstandshalter wieder eindrücken.
  • Verbleibende Hohlräume und Füllmaterial ausfüllen, z.B. mit Leichtmörtel oder PU-Schaum.

Abmessungen:


gurtführung
  • Höhe:  249 mm
  • Breite: 120 mm (Außenabmessung)
  • Tiefe:  240 mm (Außenabmessung)
  • für Gurtlängen bis 12 m
  • Gurtwickler-Lochabstand 161 mm





Gurtkasten ESM® Standard - Systemalternativen





ESM® Gurtkasten Standard im Steinformat
aus formstabilen Polystyrol-Hartschaum EPS 200-035-Bl, als Anfangs- oder Halbstein, laibungsbündig im aufgehenden Mauerwerk einbauen

Ausführungen:



ESM® 240
ESM® 240 VARIO


Gurtkasten_ESM_240
Gurtkasten_ESM_499


  • Höhe:  249 mm
  • Breite: 120 mm (Außenabmessung)
  • Tiefe:  240 mm (Außenabmessung)
  • für Gurtlängen bis 12 m
  • Gurtwickler-Lochabstand 161 mm
  • OHNE 45 mm Verstellbereich

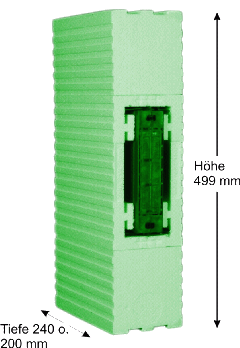

  • Höhe:  499 mm
  • Breite: 120 mm (Außenabmessung)
  • Tiefe:  240 oder 200 (Außenabmessung)


ESM® 175
Option:
Gurtkasten_ESM_175
  • Höhe:  249 mm
  • Breite: 120 mm (Außenabmessung)
  • Tiefe:  175 mm (Außenabmessung)
  • für Gurtlängen bis 6 m
  • Gurtwickler-Lochabstand 161 mm
  • OHNE 45 mm Verstellbereich
Zusätzliche Halterung für den
ESM® Gurtkasten zum Einbau in Fertigschalungen inkl. selbstklebendem Dichtrahmen
