ESM® Sanierungs-Gurtführung - "kleiner Aufwand - große Wirkung"

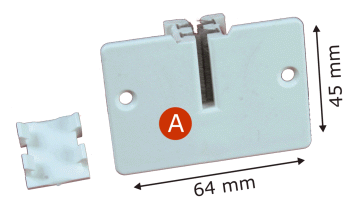

ESM^®-Verschlussdeckel-Gurtführung:

Vor der Gurtsanierung:

ca. 2,0 m³Zugluft / Std.

Nach der Gurtsanierung:

< 0,04 m³ Luft / Std. = Referenz-

durchlässigkeit Klasse 2 Q10 bei 10 Pa

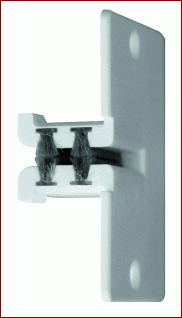

Querschnitt

- NEU: ohne Gurtausbau -

Wer kennt diese Problematik nicht? ständige Zugluft, die Vorhänge wackeln erhebliche Energieverluste Insekten nutzen die Gurtöffnungen als "Einflugschneise" große "Löcher" als Gurtöffnungen in der Wand .... die Rollladen-Gurt-"Öffnungen" der vergangenen Jahrzehnte.









Wir haben die Lösung:

Die ESM^®-Altbau-Sanierungs-Gurtführung zum einfachen Aufschrauben auf undichte und große Gurtöffnungen! mit doppelter Bürstendichtung für 23 mm Gurt mit elegantem Abdeckrahmen einfache Montage durch 8mm Überbau selbstklebender Zellkautschuk-Dichtrahmen zur Abdichtung an Putz/Tapete NEU: Montage ohne Ausbau des Gurtes! Option: Weitere Erhöhungen des Überbaus durch flexiblen 5mm Distanzrahmen möglich

Die ESM-Sanierungs-Gurtführung senkt

Energieverluste durch die Gurtführung bis zu 98%.

Die neue ESM-Sanierungs-Gurtführung

hat durch die bewegliche Bürstentechnik

immer den optimalen Bürstenspalt für

alle Rollladengurte.

Der Bürstenspalt stellt sich selbständig

auf die jeweilige Materialstärke der Gurt-

bänder ein.

Montagehinweis:

1		Einfacheres Ausrichten durch sichtbaren Gurtverlauf

2		Gurtführung optimal positionieren und Schraubpositionen anzeichnen

3		Bohren, Dübel einsetzen und Gurtführung festschrauben

4		Abdeckkappe mit optimierter Bürstentechnik einsetzen

5		Abdeckrahmen anklipsen

Lieferumfang:

Zellkautschukdichtrahmen

Grundkörper Gurtführung

Abdeckkappe mit dop-

pelter und beweglicher Bürstendichtung

Abdeckrahmen mit Montageschlitz

Montage-Film ESM-Sanierung-Gurtführung

Seitenanfang

Querschnitt

Gurtverlauf GERADE

	Gurtverlauf gerade 2-teilig

	Gurtverlauf gerade montiert

	Gurtverlauf 90° gedreht

Die Energie-Spar-Lösung:

mit doppelter Bürstendichtung
direkt an der Laibung einsetzbar
Problemlose Montage bei neuem Verschlussdeckel möglich oder bei der Sanierung nachrüstbar
